Robustezza e affidabilità abbinate ad un design armonioso
Cassonetto in alluminio a struttura portante (6 x 5 cm)
Braccio a lunghezza variabile e guida sinusoidale
Due motoriduttori insonorizzati (33 dB) a movimento sincronizzato (230 Volt)
Frizione meccanica antivento e manovra manuale d'emergenza
Integrabile a sistemi domotici e a gruppi di continuità UPS
Elettroserratura di sicurezza antintrusione incorporata
Meccanica in acciaio con trattamento anticorrosivo
Installazione sotto architrave
Il Serratore S/A
è studiato per movimentare persiane ed infissi,
nasce dall'incontro fra estetica e funzionalità perché offre
un ingombro ridotto e una grande versatilità di utilizzo.
Grazie alle sue ridotte dimensioni (6 x 5 cm),
può essere facilmente installato anche su persiane esistenti
senza comprometterne l'estetica
e senza dover modificare muri e battenti.
Il movimento è regolare e silenzioso,
con la possibilità di fermare le ante in qualsiasi posizione.
È prevista inoltre la manovra manuale in caso di emergenza.
L'installazione può essere fatta sotto l'architrave
oppure sul davanzale, inoltre è possibile nascondere
l'automatismo nell'architrave utilizzando l'apposita
canalina in alluminio.

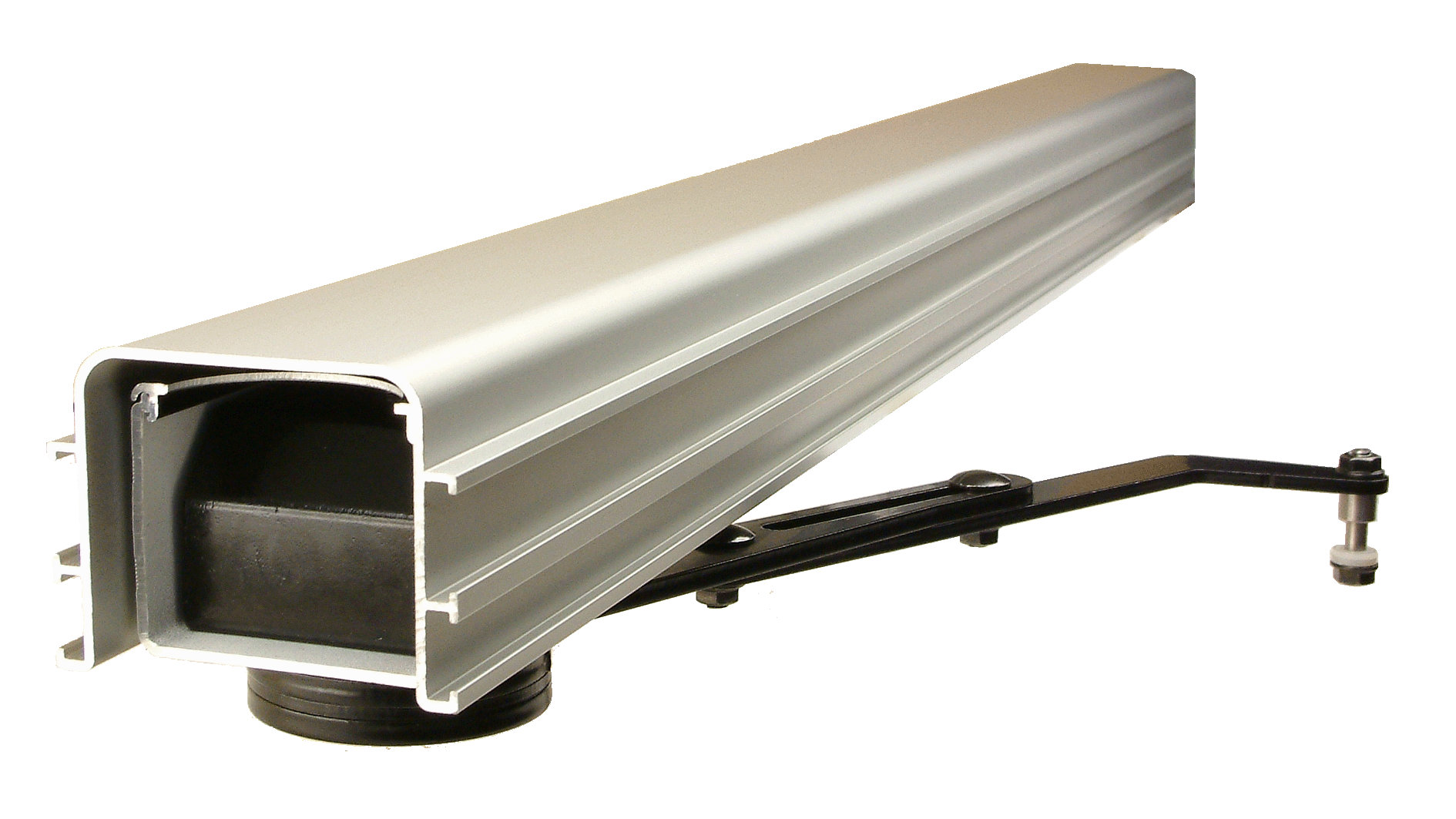

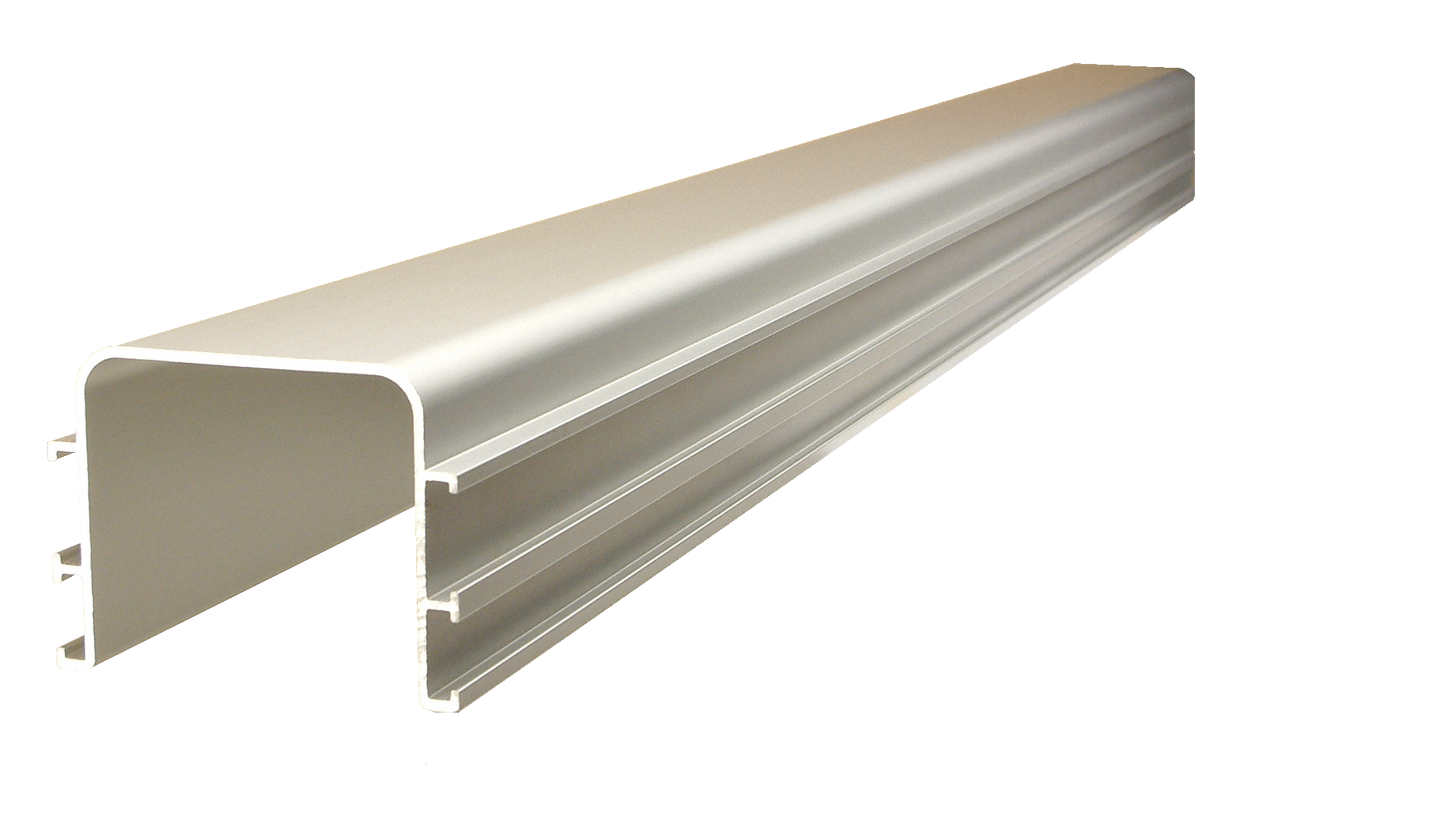

Installazione ad incasso nell'architrave
Per soddisfare particolari esigenze estetiche è possibile prevedere l'incasso del Serratore S/A nell'architrave utilizzando l'apposita canalina in alluminio.
Caratteristiche
IL SERRATORE è costituito da due motoriduttori (230 Volt)
con meccanica in acciaio esenti da manutenzione,
assemblati internamente ad un cassonetto in alluminio
estruso preverniciato.
Il braccio a lunghezza variabile e la guida di scorrimento
a forma sinusoidale permettono un facile adattamento alle varie
tipologie di serramenti e quindi un miglior funzionamento.
Una frizione meccanica di sicurezza rende l'automatismo
sicuro a qualsiasi sollecitazione anche in caso di forti
raffiche di vento.
Tutti i componenti in acciaio sono sottoposti a
trattamento anticorrosivo. L'insieme delle varie parti
forma una solida struttura a monoblocco portante, fornita
nella misura richiesta e pronta da installare.
Dimensioni modello S/A
Scarica Serratore S/A
ZIP (130 KB)
Tipologia automazione ante a filo muro esterno.
Tipologia automazione ante a libro.
Il Serratore è personalizzabile per altre tipologie di cardini e ante.
Centraline
Per il movimento delle ante si può utilizzare una delle seguenti modalità di comando:
- Sincronizzato con Centralina C/C a funzionamento automatico,
quest'ultima permette di aprire e chiudere il singolo serramento
oppure tutti i serramenti della casa contemporaneamente,
grazie ad un comando centralizzato.
Inoltre alla Centralina C/C può essere abbinato il Ricevitore radio RX2
con relativo radiocomando a distanza.
- Sincronizzato con Centralina DP1 a comando uomo presente.
- Separato con due doppi pulsanti a uomo presente.
Scarica Schema a due doppi pulsanti
PDF (77 KB)
Elettroserrature
Le elettroserrature (fornite a richiesta), aumentano la tenuta in chiusura contro eventuali tentativi di manomissione esterna.
Vi sono due proposte: il gancio G/I (assemblato internamente al cassonetto),
oppure il gancio G/E (a fissaggio esterno sul battente).
Gancio G/I
Gancio G/E
Integrabilità
Gli automatismi Ancellotti sono integrabili alle tecnologie domotiche per la casa.
Inoltre possono essere collegati a gruppi di continuità UPS, qualora si avesse l'esigenza di mantenere l'impianto
funzionante elettricamente anche in caso di mancanza di corrente.
Dati tecnici Serratore S/A
| Alimentazione | 230 V 50 Hz |
| Assorbimento | 0,45 A |
| Coppia | 42 Nm |
| Tempi di manovra per 180° | 13 sec |
| Coppia max. di irreversibilità | 90 Nm |
| Rumorosità | 33 dB |
Scarica Depliant S/A
PDF (478 KB)
