Centralina a comando uomo presente DP1

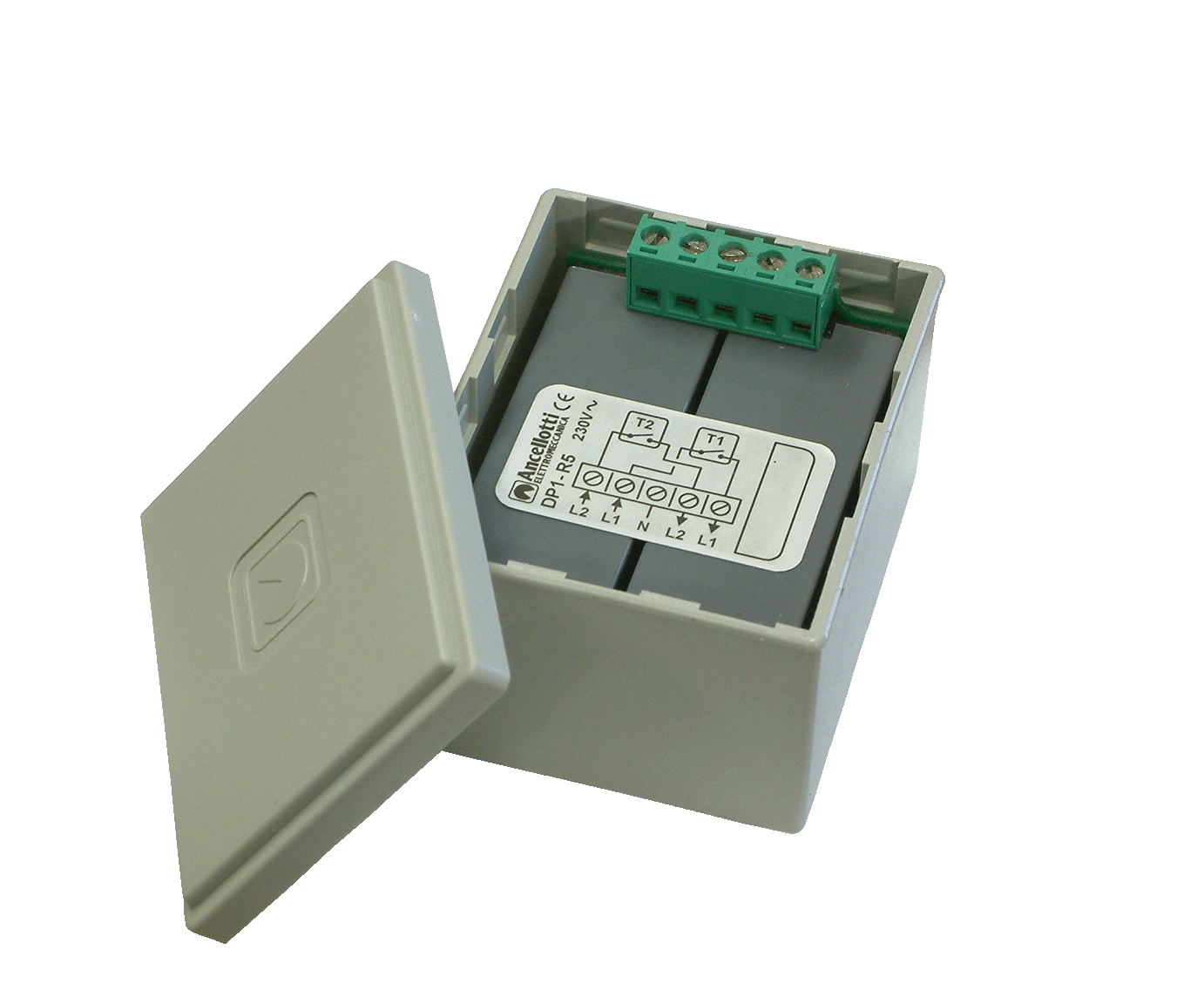

Centralina DP1 Centralina DP1 all'interno della sua scatola

Caratteristiche:

- Funzione comando a uomo presente: è necessario tenere premuto il pulsante fino a raggiungere l'apertura o chiusura desiderata.

- Compatibile con sistemi domotici.

- Dispone di n° 2 ghiere di regolazione (0-10 sec) per gestire lo sfalsamento delle ante in apertura e chiusura.

- Alimentazione e comando sui pulsanti 230VAC.

- La centralina può essere alloggiata in una scatola da incasso o in alternativa all'interno del serratore.

- Dimensioni scheda elettronica: 46 x 60 x h38.

- Dimensioni esterne contenitore: 55 x 67 x h42.

Scarica Schema Centralina DP1-R5 Icona PDF PDF (118 KB)

Scatola di derivazione

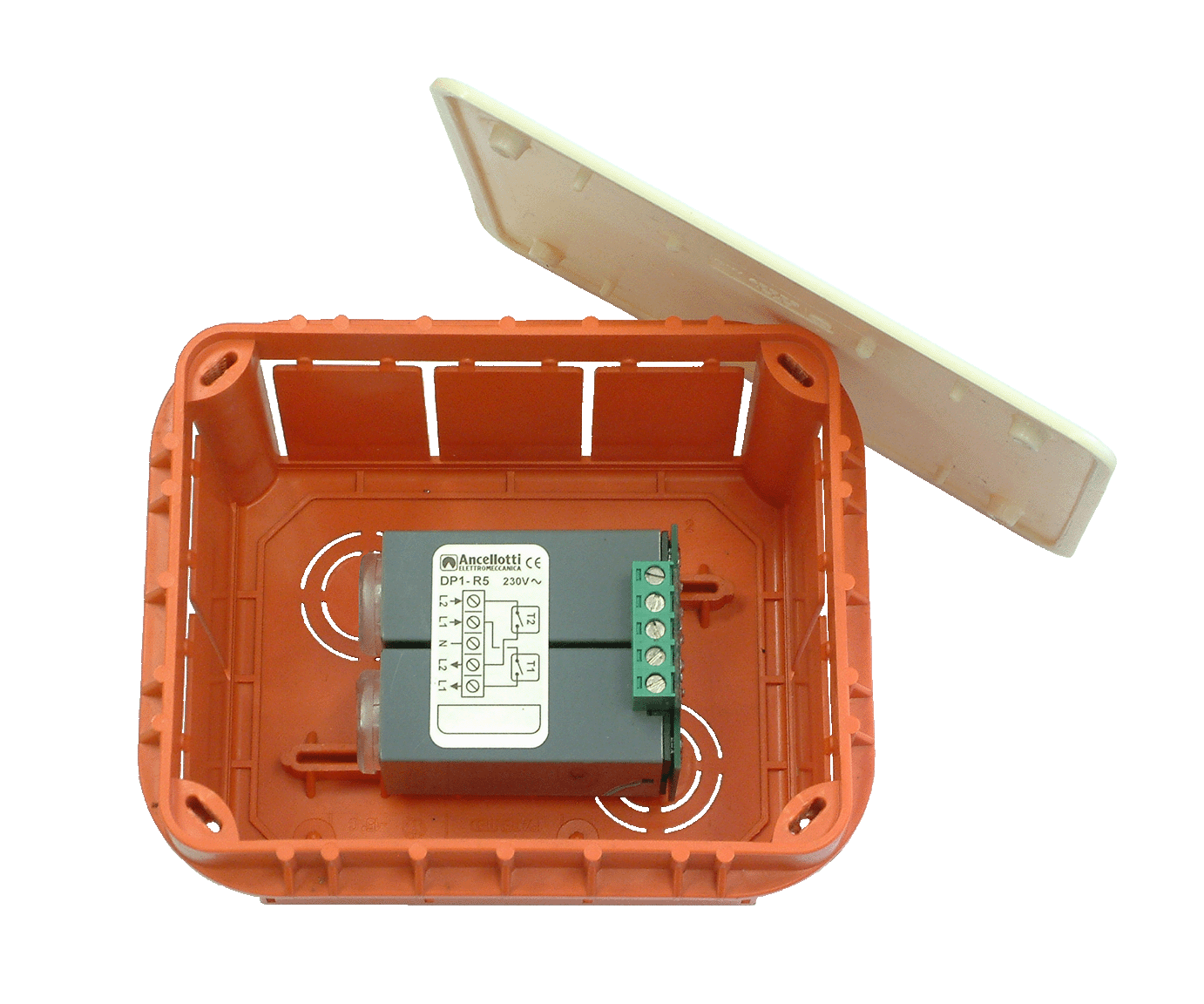

Scatola di derivazione Scatola di derivazione con centralina DP1

Alloggiamento in scatola di derivazione da incasso "GW48003".
Dimensioni esterne BxHxP (mm): 118x96x70.

Questa soluzione rende l'impianto comodo ed accessibile.

Scatola da incasso

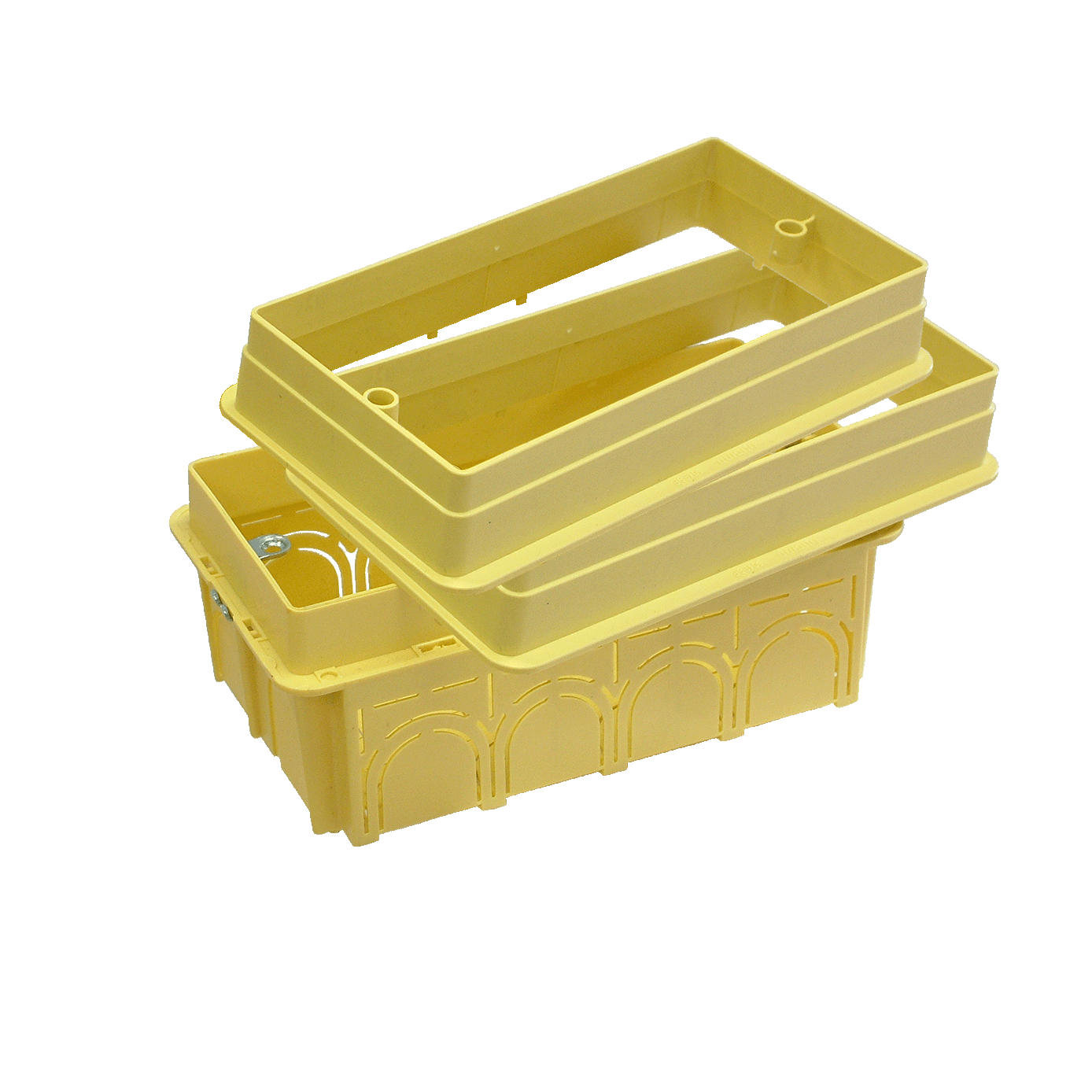

Alloggiamento in scatola da incasso "BT 504E" (dimensioni: 133 x 74 x 53,5 mm) con n° 2 extension "BT 504ESE" (adattatori per aumentare di 2 cm la profondità della scatola da incasso).
Dimensioni finali: 133 x 74 x 73,5 mm.

Questa soluzione permette di posizionare la centralina direttamente nella scatola dei pulsanti.

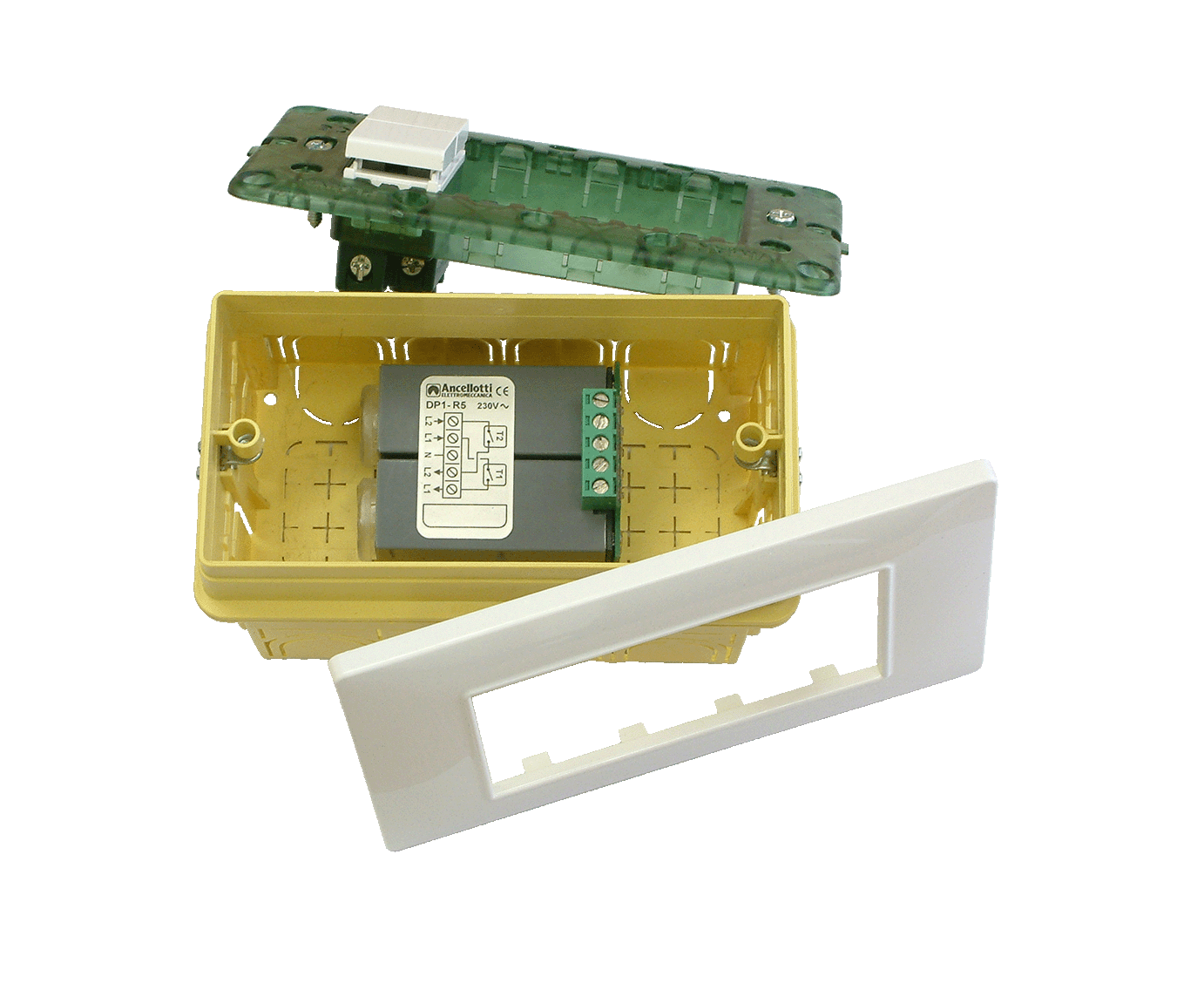

Scatola interruttore Scatola interruttore con centralina C/C

Alloggiamento interno

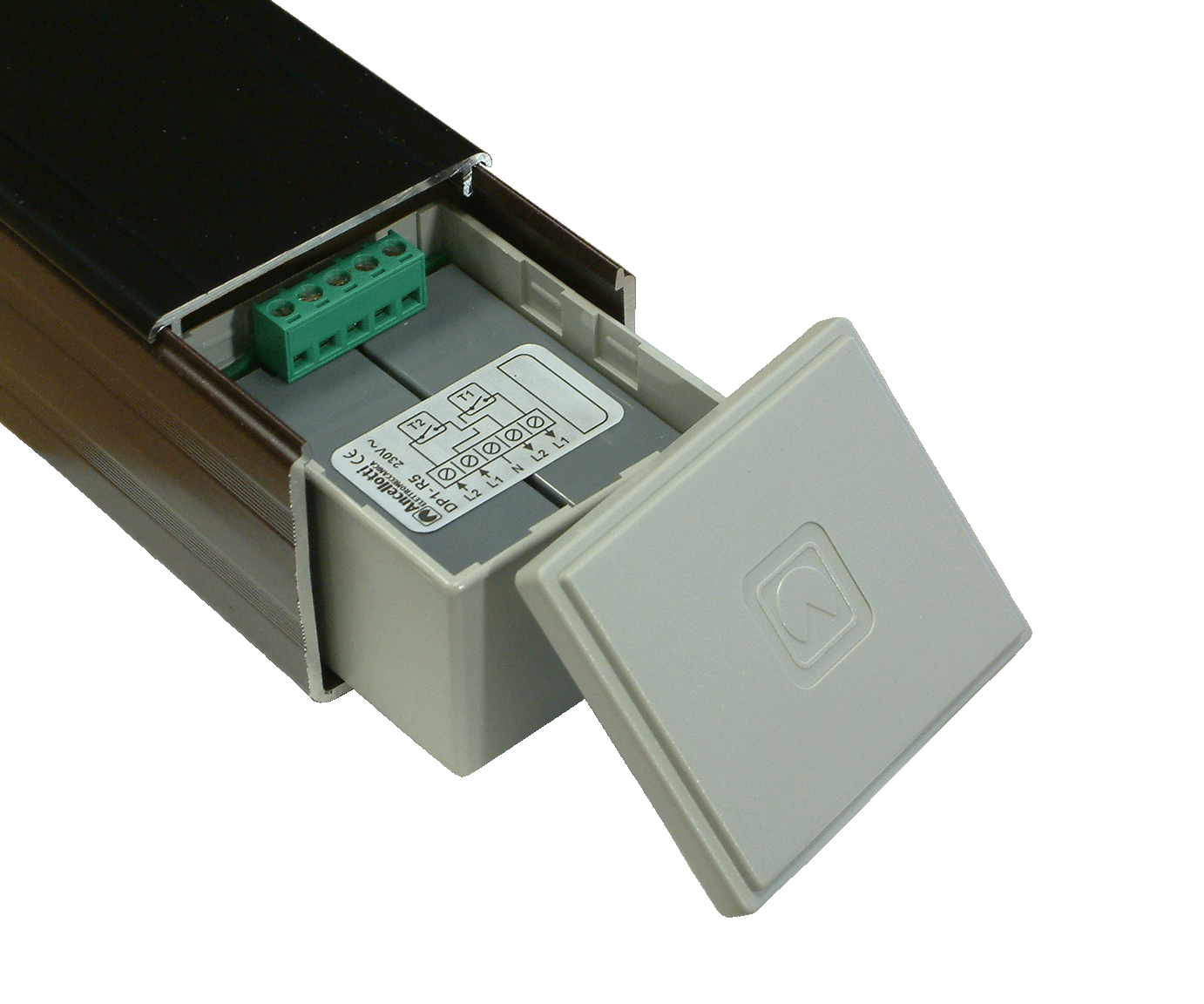

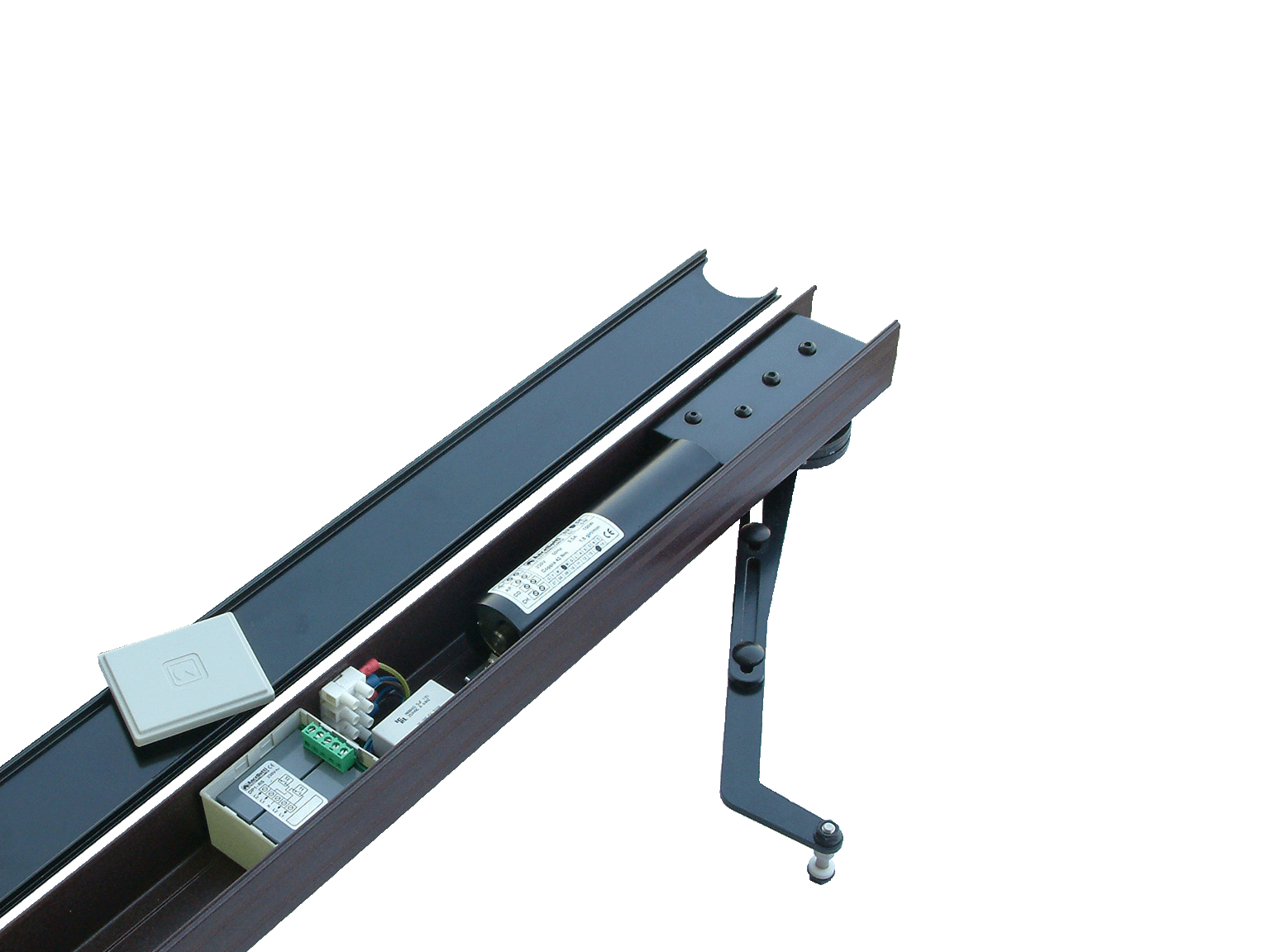

Cassonetto con centralina DP1 Cassonetto con motore con centralina DP1

Alloggiamento all'interno del serratore.
Dimensioni esterne contenitore: 55 x 67 x h42 mm.

N.B. Solo se la lunghezza del serratore lo consente. Contattare l'azienda per la fattibilità.
