Serratore automatico modello S/A
per persiane

Robustezza e affidabilità abbinate ad un design armonioso

Cassonetto in alluminio a struttura portante (6 x 5 cm)

Braccio a lunghezza variabile e guida sinusoidale

Due motoriduttori insonorizzati (33 dB) a movimento sincronizzato (230 Volt)

Frizione meccanica antivento e manovra manuale d'emergenza

Integrabile a sistemi domotici e a gruppi di continuità UPS

Elettroserratura di sicurezza antintrusione incorporata

Meccanica in acciaio con trattamento anticorrosivo

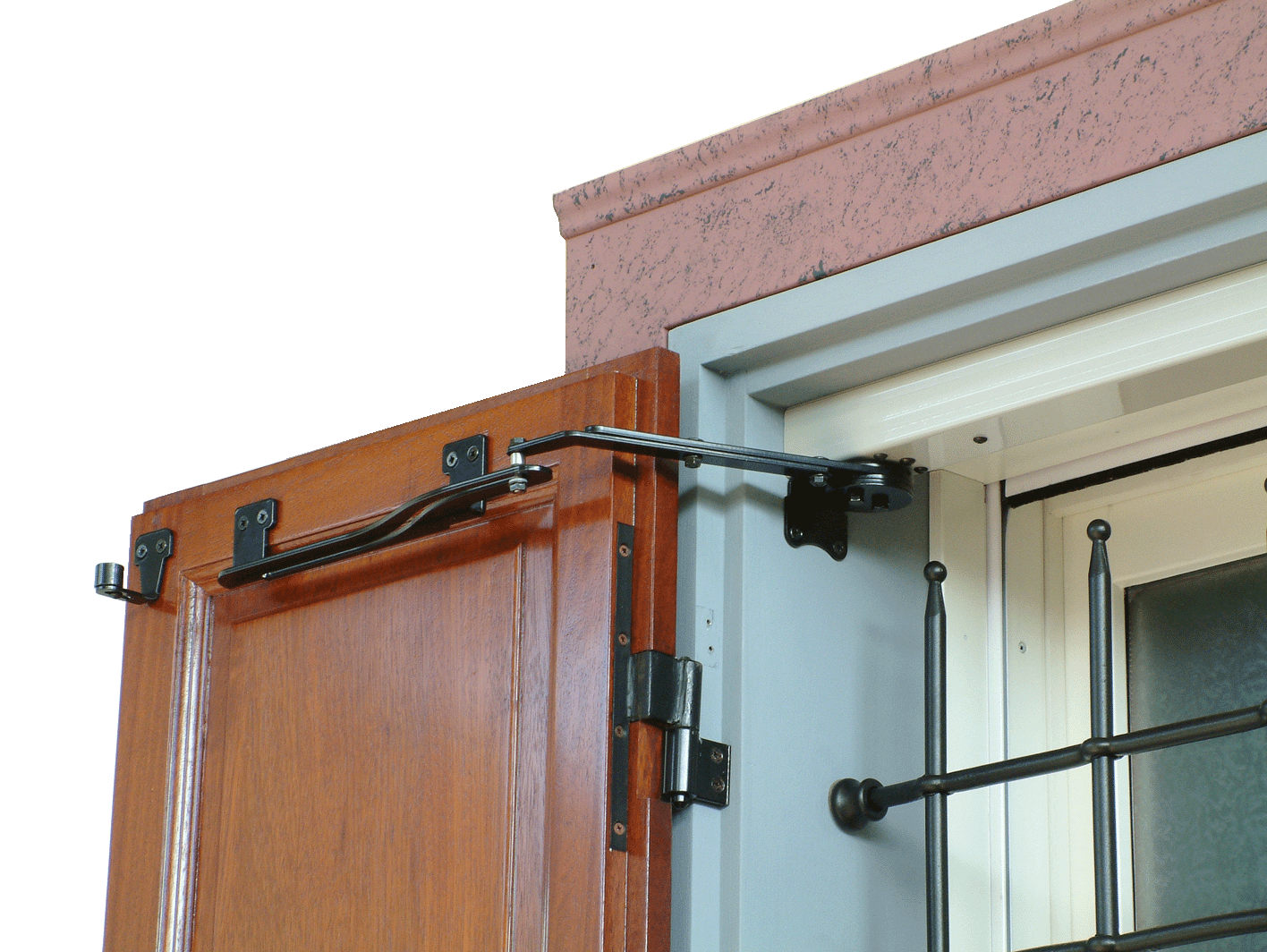

Installazione sotto architrave

Il Serratore S/A
è studiato per movimentare persiane ed infissi, nasce dall'incontro fra estetica e funzionalità perché offre un ingombro ridotto e una grande versatilità di utilizzo.

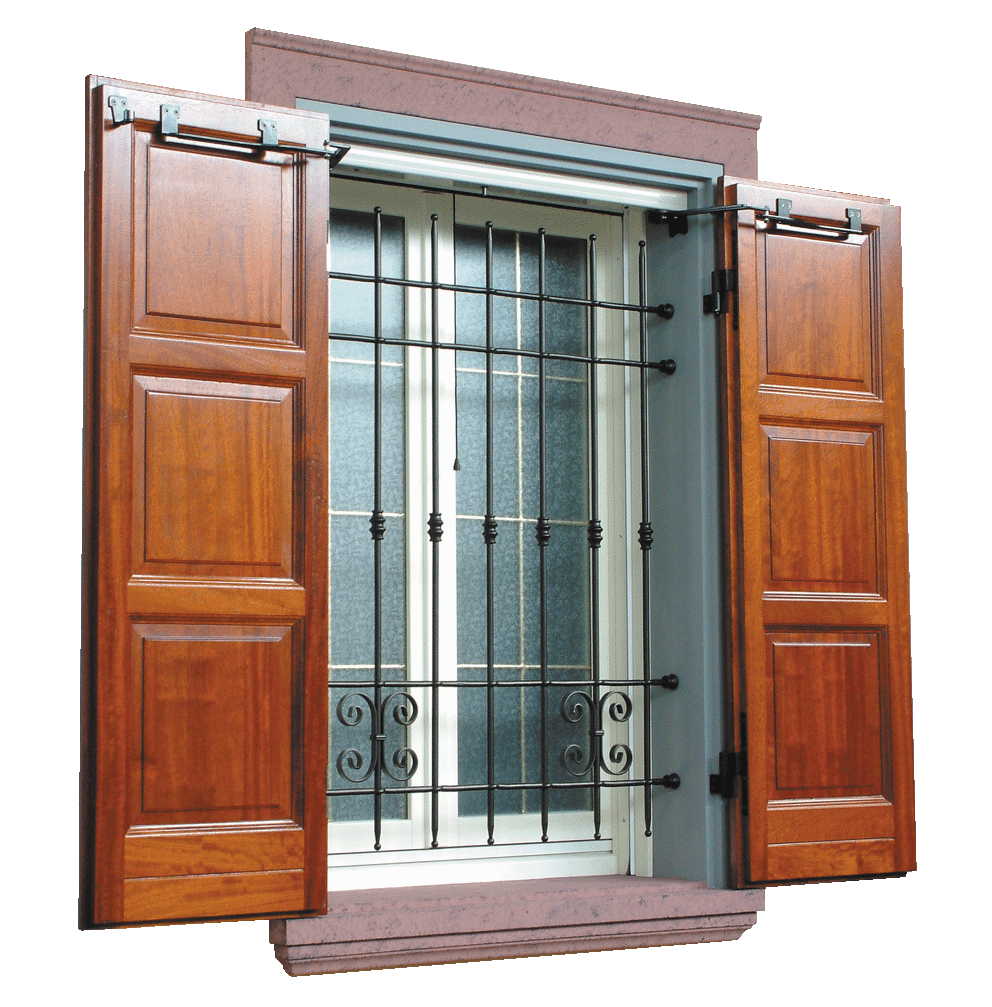

Grazie alle sue ridotte dimensioni (6 x 5 cm), può essere facilmente installato anche su persiane esistenti senza comprometterne l'estetica e senza dover modificare muri e battenti.

Il movimento è regolare e silenzioso, con la possibilità di fermare le ante in qualsiasi posizione. È prevista inoltre la manovra manuale in caso di emergenza.

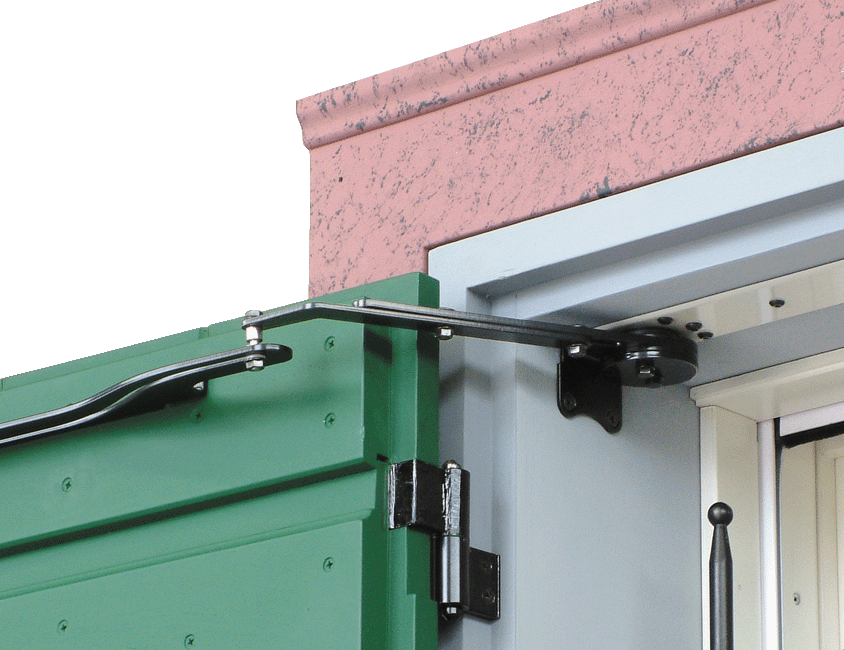

L'installazione può essere fatta sotto l'architrave oppure sul davanzale, inoltre è possibile nascondere l'automatismo nell'architrave utilizzando l'apposita canalina in alluminio.

Per soddisfare particolari esigenze estetiche è possibile prevedere l'incasso del Serratore S/A nell'architrave utilizzando l'apposita canalina in alluminio.

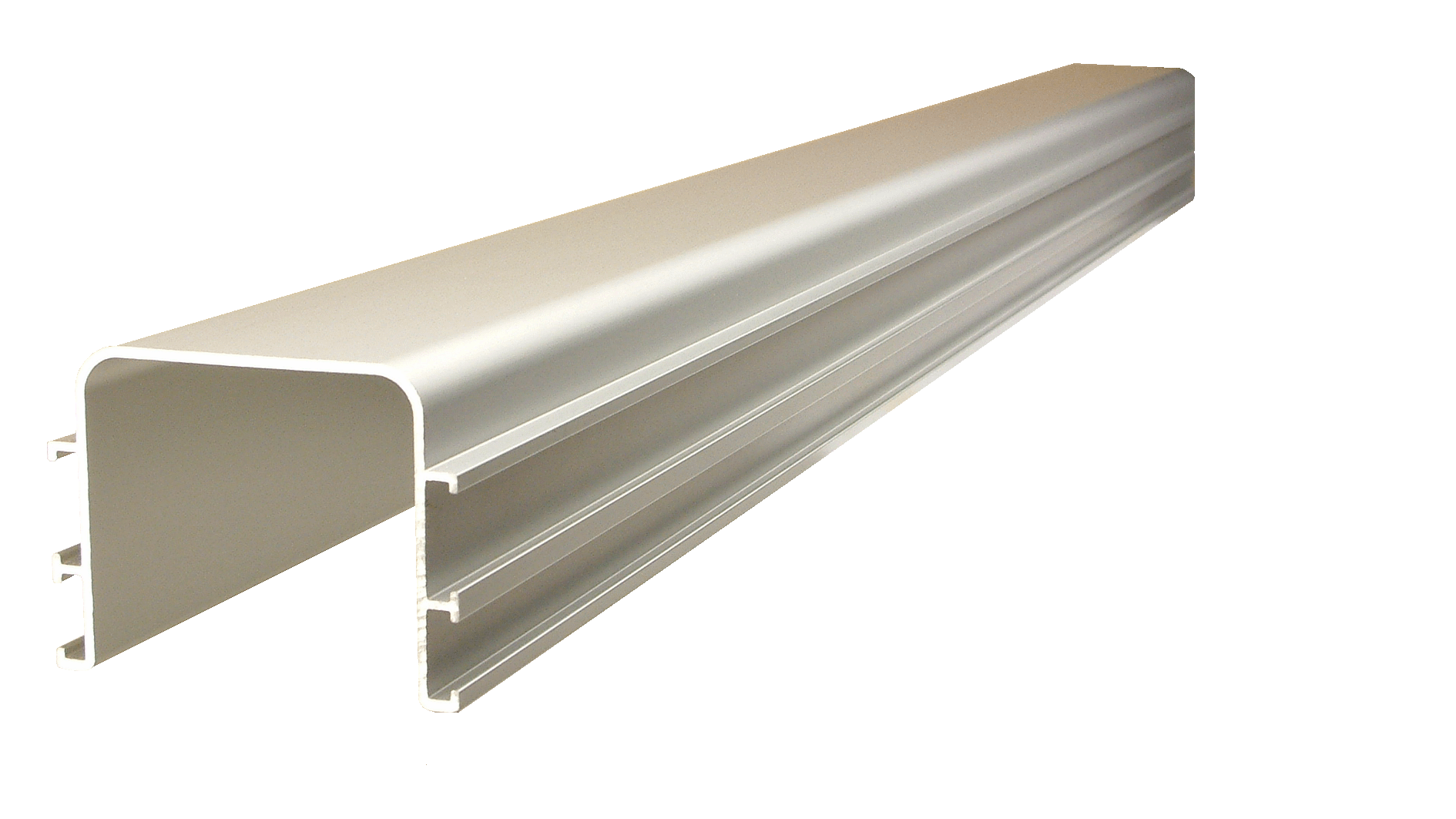

Con l'utilizzo della canalina da incasso, si semplificano tutte le operazioni riguardanti la predisposizione muraria della nicchia di contenimento del Serratore.

Predisposizione Canalina di Muratura per modello S/A.
Scarica Canalina da incasso C/A ZIP (134 KB)

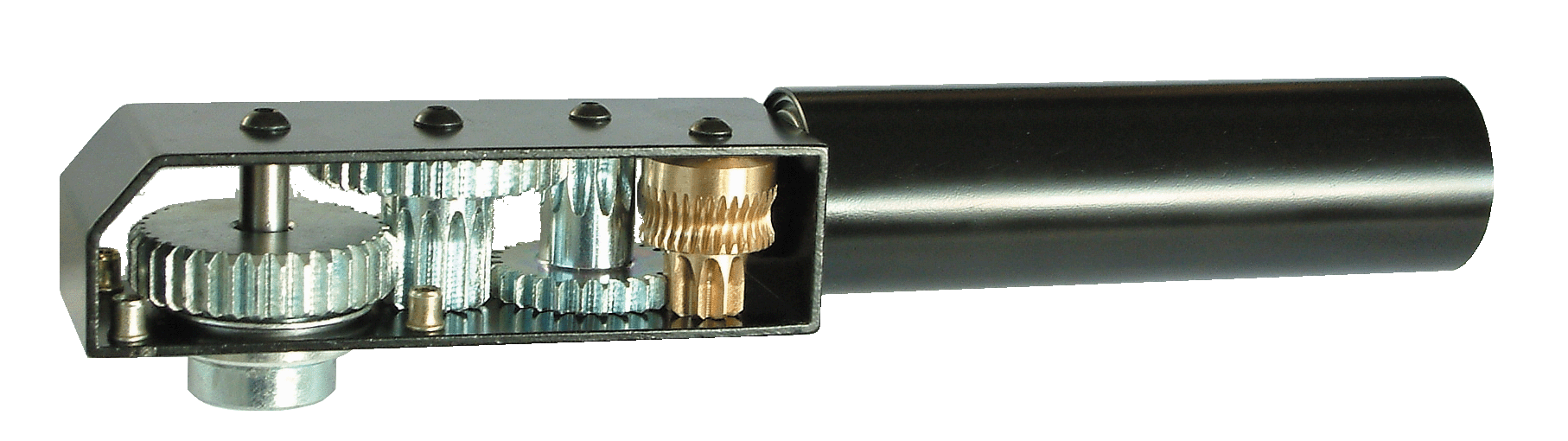

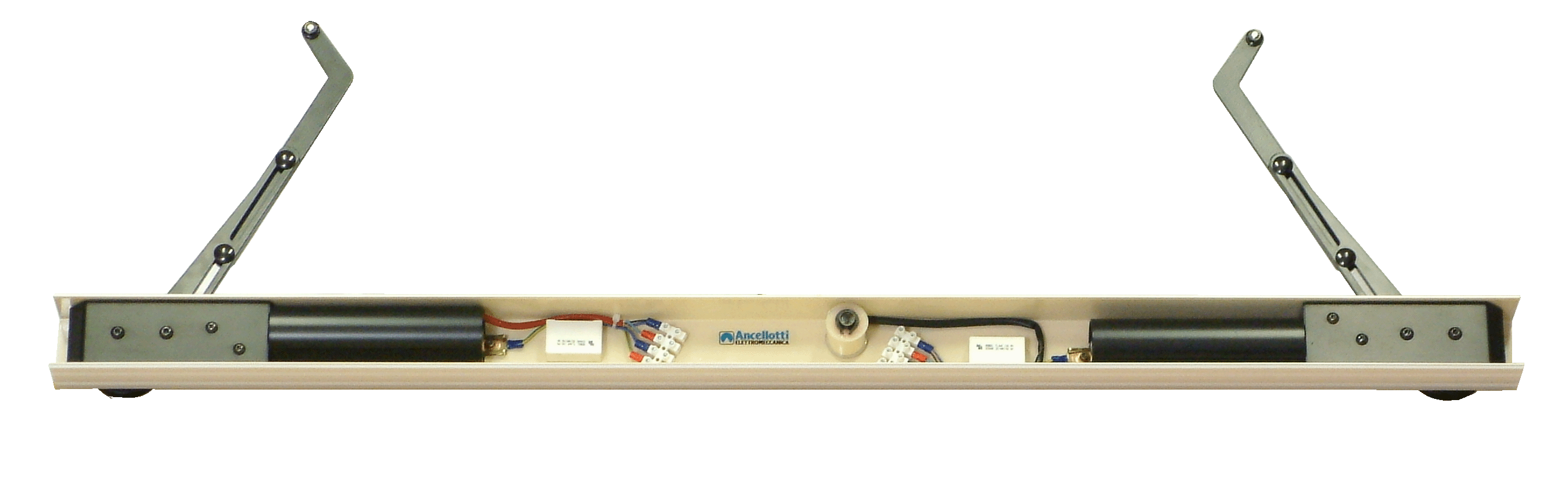

IL SERRATORE è costituito da due motoriduttori (230 Volt) con meccanica in acciaio esenti da manutenzione, assemblati internamente ad un cassonetto in alluminio estruso preverniciato.

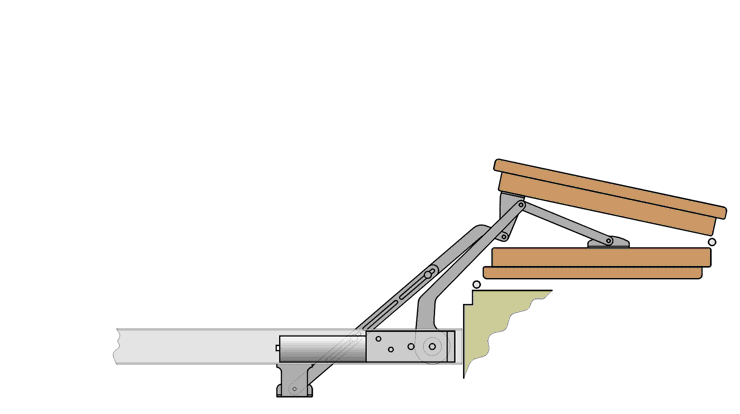

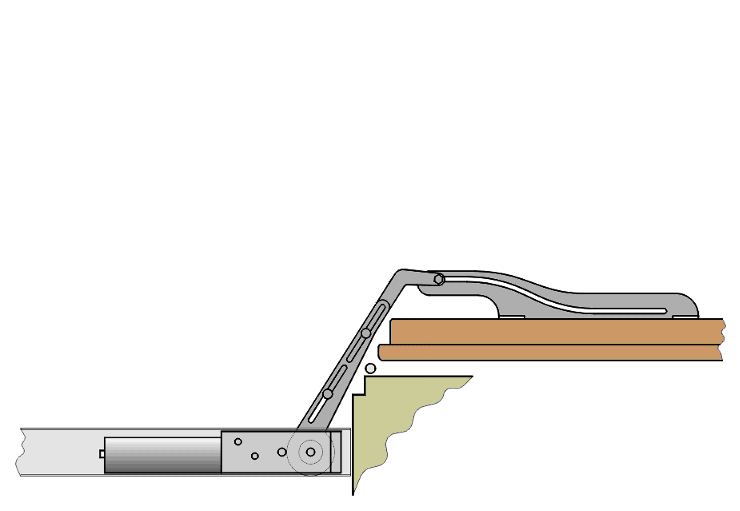

Il braccio a lunghezza variabile e la guida di scorrimento a forma sinusoidale permettono un facile adattamento alle varie tipologie di serramenti e quindi un miglior funzionamento.

Una frizione meccanica di sicurezza rende l'automatismo sicuro a qualsiasi sollecitazione anche in caso di forti raffiche di vento.

Tutti i componenti in acciaio sono sottoposti a trattamento anticorrosivo. L'insieme delle varie parti forma una solida struttura a monoblocco portante, fornita nella misura richiesta e pronta da installare.

Dimensioni modello S/A.
Scarica Serratore S/A ZIP (130 KB)

Centraline

Per il movimento delle ante si può utilizzare una delle seguenti modalità di comando:

- Sincronizzato con Centralina C/C a funzionamento automatico, quest'ultima permette di aprire e chiudere il singolo serramento oppure tutti i serramenti della casa contemporaneamente, grazie ad un comando centralizzato.
Inoltre alla Centralina C/C può essere abbinato il Ricevitore radio RX2 con relativo radiocomando a distanza.

- Sincronizzato con Centralina DP1 a comando uomo presente.

- Separato con due doppi pulsanti a uomo presente.
Scarica Schema a due doppi pulsanti PDF (77 KB)

Elettroserrature

Le elettroserrature (fornite a richiesta), aumentano la tenuta in chiusura contro eventuali tentativi di manomissione esterna.
Vi sono due proposte: il gancio G/I (assemblato internamente al cassonetto), oppure il gancio G/E (a fissaggio esterno sul battente).

Gancio G/I

Gancio G/E

Integrabilità

Gli automatismi Ancellotti sono integrabili alle tecnologie domotiche per la casa.

Inoltre possono essere collegati a gruppi di continuità UPS, qualora si avesse l'esigenza di mantenere l'impianto funzionante elettricamente anche in caso di mancanza di corrente.

Dati tecnici Serratore S/A

Scarica Depliant S/A  PDF (478 KB)
